MiniLED激光巨量焊接系統參數/圖片/應用/價格

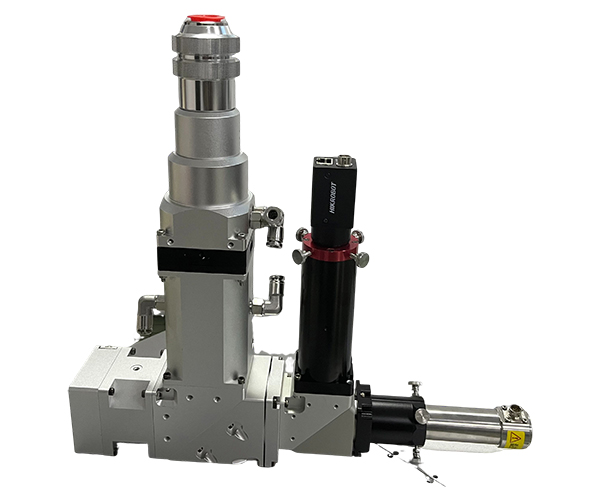

產品圖片：
1.1 簡介
MiniLED激光巨量焊接系統
LWS-MLP1000C80F200IMPY-T
此款焊接頭為精密光纖(λ=915nm)焊接頭，準直和聚焦鏡片為多片式組合，外加DOE鏡片,使聚焦光斑變?yōu)殚L條形，可滿足焊接窄長條位置，比如MiniLED。優化的機械設計和精密的調整機構，完全的密封性能，恒定的溫度控制，配合水冷和同軸吹氣，激光焊接頭可以在較高功率下持續穩定的工作，此款產品兼容同軸成像。
1.2 產品結構特點
l 準直模組：完成光纖準直功能，標準的QBH接口，多片準直鏡片，將入射的激光準直為平行光。同時配備水冷功能。
l DOE組件：將高斯激光轉換為長條激光。
l 聚焦模組：多片聚焦鏡片，長焦距。同時配備水冷功能。
l 保護鏡片模組：采用抽屜式結構，更換鏡片快速，簡單。
l 同軸吹氣模組：中間同軸吹氣。
l 同軸測溫儀模組：形成溫度控制反饋系統，保證焊接恒溫狀態。
l 同軸監控模組：數字相機CCD，實時監控產品位置
1.3 產品技術參數
| 參數名稱 | 指標 | 說明 |
| 最大激光功率 | 500W | |
| 激光波長 | 915nm | |
| 準直焦距 | 80mm | |
| 聚焦焦距 | 200mm | |
| 準直和聚焦有效通光孔徑 | 30mm | |
| 光斑大小1（可選一） | 1mmx30mm | |
| 光斑大小2（可選二） | 10mmx60mm | |
| 激光器接口 | QBH | |
| 其它 | 水冷接口 | |
| 重量 | ＜1.5kg |
巨量焊接整形技術開發：波長976nm，準直80聚焦210，通光38毫米，最終光斑尺寸30*1mm，60*10mm
本廠承接有特殊要求的激光錫焊,激光塑料焊,激光焊接加工產品;并可為用戶設計定制化方案及打樣。
