可編程邏輯控制器激光錫焊設備優勢

激光錫焊的自動化水平是非常高的，什么是可編程邏輯控制器激光錫焊設備呢，它有什么優勢?松盛光電來給大家介紹分享一下吧。

設備概述

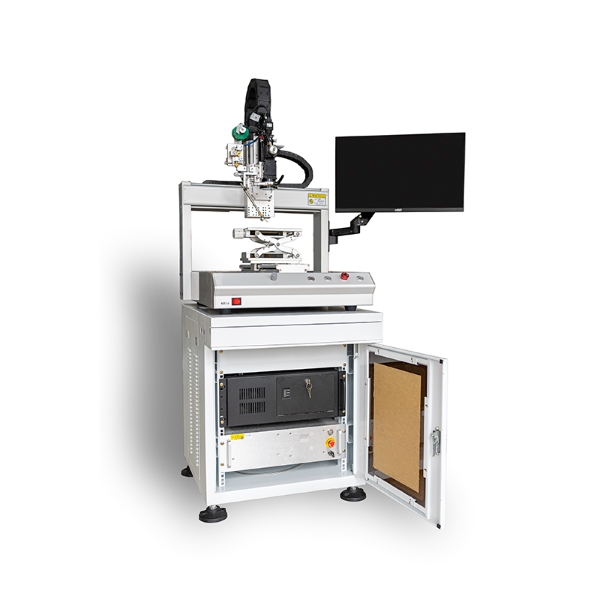

可編程邏輯控制器(PLC)激光錫焊設備是一種將激光焊接技術與 PLC 控制系統相結合的先進焊接設備。PLC 作為設備的核心控制單元，能夠精確地對激光錫焊過程中的各種參數和動作進行編程控制，從而實現高精度、高效率、高穩定性的錫焊操作。這種設備主要應用于電子、電器、汽車等眾多對焊接精度和質量要求較高的行業。

設備組成部分

　　激光發生系統：

包括激光發生器，如光纖激光器、半導體激光器等。光纖激光器具有輸出功率高、光束質量好等優點，能夠產生高能量密度的激光束用于錫焊。激光發生器的功率可以根據不同的焊接需求進行調整，一般在幾十瓦到幾百瓦之間。

還包括激光傳輸和聚焦系統，它可以將激光束準確地傳輸?shù)胶附硬课?，并通過聚焦透鏡將激光光斑聚焦到合適的尺寸，以滿足錫焊對能量密度的要求。

運動控制系統：

由電機、導軌、滑塊等組成，在 PLC 的控制下，能夠精確地控制焊接頭和被焊接工件的相對運動。運動方式包括直線運動、圓周運動等多種形式，以適應不同形狀和布局的焊點。例如，在焊接電路板上的排線時，運動控制系統可以實現焊接頭沿著排線的軌跡進行精確的線性運動。

運動控制系統的精度可以達到微米級別，能夠確保焊點的位置精度和焊接路徑的準確性，從而提高焊接質量。

錫膏供給系統：

負責錫膏的供給和涂覆?？梢圆捎命c涂式或噴射式的錫膏供給方式。點涂式適合小批量、高精度的錫膏涂覆，能夠精確控制錫膏的用量和位置;噴射式則適用于大面積、高效率的錫膏涂覆，能夠快速地將錫膏噴射到焊接部位。

錫膏供給系統與 PLC 連接，PLC 可以根據焊接程序控制錫膏的供給量、供給時間和供給頻率等參數，確保錫膏的供給穩定、均勻。

PLC 控制系統：

PLC 是整個設備的大腦，它通過預先編寫的程序來控制激光發生系統、運動控制系統和錫膏供給系統的協同工作。PLC 可以接收來自操作人員的指令，如焊接參數設置、焊接模式選擇等，還可以接收來自各種傳感器(如溫度傳感器、位置傳感器等)的反饋信號。

根據這些輸入信息，PLC 進行邏輯運算和判斷，然后輸出控制信號來調整各個子系統的工作狀態。例如，當溫度傳感器檢測到焊接溫度過高時，PLC 會降低激光發生器的功率，以保證焊接質量。

工作原理

在焊接過程中，首先通過錫膏供給系統將錫膏涂覆在焊接部位。然后，PLC 控制運動控制系統將激光焊接頭移動到起始焊接位置。接著，激光發生系統在 PLC 的控制下發射激光束，激光束聚焦在涂有錫膏的部位，使錫膏迅速熔化。在熔化過程中，運動控制系統按照預設的焊接路徑和速度移動焊接頭，使激光持續作用在焊點上，確保錫膏充分熔化并與被焊接材料良好地融合。焊接完成后，激光停止發射，焊點在自然冷卻或輔助冷卻系統的作用下凝固，形成高質量的焊點。

焊接優勢

焊接精度高：PLC 的精確控制使得激光焊接頭能夠準確地定位在焊點位置，并且可以根據焊點的形狀和大小調整激光光斑尺寸、功率和焊接時間等參數，從而實現高精度的焊接，對于微小焊點和間距較小的焊點焊接具有很大的優勢。

焊接質量穩定：由于 PLC 能夠?qū)崟r監控和調整焊接參數，如根據焊接溫度、錫膏狀態等因素進行動態調整，使得焊接過程能夠在穩定的狀態下進行，減少了焊接缺陷(如虛焊、短路、飛濺等)的產生，保證了焊接質量的一致性。

靈活性和適應性強：通過修改 PLC 程序，可以很容易地改變焊接參數、焊接路徑和焊接模式，以適應不同的焊接任務和產品要求。例如，對于不同型號的電路板或電子元件，只需要重新編程 PLC，就可以實現高效的焊接，而不需要對設備進行大規模的硬件調整。

自動化程度高：可以與自動化生產線集成，實現從進料、焊接到出料的全自動化操作。在大規模生產中，這種自動化焊接設備能夠大大提高生產效率，降低人工成本，并且能夠保證產品質量的穩定性。
